Характеристики:

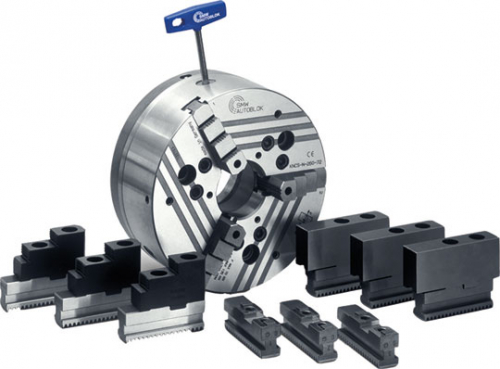

Механизированные патроны с быстрой сменой кулачков.
Большое проходное отверстие. Большая частота вращения, 3 кулачка.
Технические данные:
Тип SMW-AUTOBLOK | KNCS-N 170 | KNCS-N 210 | KNCS-N 225 | KNCS-N 260 | KNCS-N 275 | |||||||||||||||||||||
KNCS-NB 210 | KNCS-NB 260 | |||||||||||||||||||||||||
эжектор E | mm | 68,5 | 61,5 | 61,5 | 46,5 | 46,5 | ||||||||||||||||||||
эжектор мин./макс. O | mm | 69 | 68.3/77 | 73.7/83.1 | 88.6/105.1 | 91/113 | ||||||||||||||||||||
эжектор/осевой упор | ид. No. | 174140 | 174142 | 174144 | 174146 | 175000 | ||||||||||||||||||||
подача СОЖ базовый комплект min./max. O | mm | 69 | 68.3/77.8 | 73.7/83.1 | 88.6/105.1 | 91/113 | ||||||||||||||||||||
подача СОЖ базовый комплект | ид. No. | 175001 | 175002 | 175003 | 175004 | 175005 | ||||||||||||||||||||
подача СОЖ премиум комплект min./max. O | mm | 59.6/69 | 68.3/96.6 | 73.8/120 | 89.1/116.6 | 91/124 | ||||||||||||||||||||
подача СОЖ премиум комплект | ид. No. | 176021 | 176022 | 176023 | 176024 | 176025 |
KNCS®-N БЫСТРАЯ СМЕНА КУЛАЧКОВ |
каленые оборотные накладные кулачкик | |||||||||||||||||
GUA диапазон зажима каленые оборотные накладные кулачки положение основного кулачка ”o“ положение основного кулачка ”p“ |
||||||||||||||||||
патрон | KNCS-N 140 | KNCS-N 170 | KNCS-N 210 | KNCS-N 225 | KNCS-N 260 | KNCS-N 275 | KNCS-N 315 | KNCS-N 340 | KNCS-N 40 | KNCS-N 50 | KNCS-N 630 | |||||||
тип кулачка | GUA 160 | GUA 160 | GUA 200 | GUA 200 | GUA 250 | GUA 250 | GUA 250 | GUA 250 | GUA 400 | GUA 500 | GUA 630 | |||||||
ид. No. | 012484 | 012484 | 012485 | 012485 | 012486 | 012486 | 012486 | 012486 | 012487 | 012488 | 012488 | |||||||
B | 20 | 20 | 22 | 22 | 30 | 30 | 30 | 30 | 36 | 45 | 45 | |||||||
H | 32,5 | 32,5 | 38 | 38 | 50 | 50 | 50 | 50 | 56 | 70 | 70 | |||||||
L | 63 | 63 | 72 | 72 | 90 | 90 | 90 | 90 | 105 | 130 | 130 | |||||||
T | 7,5 | 7,5 | 10 | 10 | 14 | 14 | 14 | 14 | 15 | 20 | 20 | |||||||
кг/компл. | 0,6 | 0,6 | 0,8 | 0,8 | 1,9 | 1,9 | 1,9 | 1,9 | 3,2 | 10,8 | 10,8 | |||||||
A1 | 17-42 | 32-69 | 55-111 | 65-131 | 73-150 | 77-165 | 120-205 | 146-231 | 138-258 | 190-336 | 192-385 | |||||||
A2 | 63-89 | 60-98 | 69-125 | 79-145 | 45-90 | 49-105 | 48-120 | 74-146 | 78-188 | 80-200 | 85-220 | |||||||
A3 | 88-115 | 85-123 | 96-152 | 106-172 | 125-170 | 129-185 | 130-200 | 156-226 | 186-298 | 200-320 | 205-340 | |||||||
A4 | 17-42 | 13-51 | 17-73 | 27-93 | 20-86 | 24-161 | 36-188 | 62-214 | 60-183 | 55-200 | 60-192 | |||||||
A5 | 63-89 | 78-116 | 104-163 | 117-183 | 76-154 | 80-169 | 120-205 | 146-231 | 143-268 | 190-335 | 225-425 | |||||||
A6 | 88-115 | 103-141 | 131-190 | 144-210 | 156-234 | 160-249 | 205-285 | 231-311 | 253-378 | 315-455 | 345-545 | |||||||
J1 | 77-101 | 91-129 | 117-174 | 128-194 | 152-229 | 156-244 | 202-285 | 228-311 | 218-338 | 305-450 | 345-540 | |||||||
J2 | 101-126 | 116-154 | 144-201 | 155-221 | 233-310 | 237-325 | 280-365 | 306-391 | 328-448 | 425-570 | 465-660 | |||||||
J3 | 146-172 | 144-181 | 158-215 | 169-235 | 204-249 | 208-264 | 208-280 | 234-306 | 263-380 | 335-450 | 355-490 | |||||||
J4 | 77-101 | 74-111 | 80-136 | 90-156 | 101-166 | 105-181 | 110-200 | 136-226 | 138-263 | 170-310 | 200-345 | |||||||
J5 | 101-126 | 99-136 | 107-163 | 117-183 | 180-246 | 184-261 | 198-280 | 224-306 | 248-373 | 290-430 | 320-465 | |||||||
J6 | 146-172 | 162-200 | 193-253 | 207-273 | 235-312 | 239-327 | 276-365 | 302-391 | 333-458 | 425-570 | 495-695 | |||||||
S | 166 | 198 | 196-253/255 | 207-273/276 | 322 | 337 | 390 | 416 | - | 590 | 700 |
