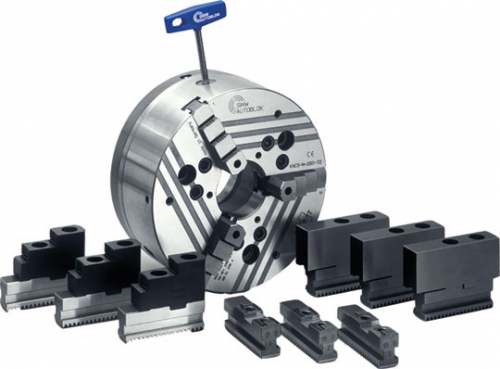

KNCS-NB SMW-AUTOBLOK (СМВ-АВТОБЛОК)

Характеристики:

Механизированные патроны с быстрой сменой кулачков.

Широкие основные кулачки. Большое проходное отверстие для всех типов накладных кулачков.

Универсальность: радиальная регулировка/разворот кулачков, 3 кулачка.

Ø 210 - 800 мм.

Технические данные:

KNCS-NB		210-52			225-65			260-72				275-86			315-91
тип крепления	разм.	Z170	A6	A8	Z170	A6	A8	Z170	Z220	A6	A8	Z220	A6	A8	Z220	Z300	A8	A11
	A	215			225			260				275			315
	B	105	122	124	105	122	124	120	120	137	139	120	144	139	130	130	149	151
H6	D	170	106,39	139,73	170	106,39	139,73	170	220	106,39	139,73	220	106,39	139,73	220	300	139,73	196,88
	E	168			180			210				210			268
	F	85			95			107				122			134
резьба/глубина	G1	M60 x 1.5/1			M75 x 1.5/16			M80 x 2/20				M95 x 2/20			M100 x 2/22
резьба тяги/глубина	G2	M75 x 2/19			M85 x 2/19			M95 x 2/23				M110 x 2/23			M120 x 2/25
ход поршня	K	22			22			25				25			25
max.	L	25	42	44	25	42	44	28	28	45	47	28	52	47	28	28	47	49
	M	52			65			72				86			91
окр. крепежных болтов	N	133,4	133,4	171,4	133,4	133,4	171,4	133,4	171,4	133,4	171,4	171,4	133,4	171,4	171,4	235	171,4	235
крепежный болт	O	M12	M12	M16	M12	M12	M16	M12	M16	M12	M16	M16	M12	M16	M16	M20	M16	M20
	P	72			82			95				105			115
	Q	261			271			318				322			365
резьба/глубина	R1	M10/12			M10/12			M10/12				M10/18			M10/12
резьба/глубина	R2	M6/10			M6/10			M8/14				M8/14			M10/12
	S	6			6			6				6			6
	A	28			28			35				35			50
шаг зубьев осн. Кулачков	––	4,7			4,7			5,5				5,5			5,5
перемещение осн. Кул.	r	28,3			33			33				38,5			49,5
перемещение осн. Кул.	зуб.	6			7			6				7			9
	°	60			60			60				60			60
	°	60			60			60				60			60
ход кулачков ход поршня K макс.ход кулачков	mm	6.0 226.0 22			6.0 226.0 22			7.0 257.0 25				7.0 257.0 25			7.0 257.0 25
макс. приводное усилие 3-х кулачковый патрон	kN	53			53			70				70			95
макс. общее усилие зажима 3-х кулачковый патрон	kN	100			100			135				235			180
макс. частота вращения 3-х кулачковый патрон	об/мин	5000			5000			4000				4000			3300
вес без кулачков	kg	24	26	26	26	29	29	40	40	43	43	48	53	50,7	63	63	66	66
момент инерции	kg/m2	0,11			0,21			0,38				0,41			0,85
целиндр с закр. Центром	тип	SIN-S 125/150			SIN-S 125/150			SIN-S 150/175				SIN-S 150/175			SIN-S 150/175/200
цилиндр с откр. центром	тип	VNK 130-52			VNK 150-67			VNK 170-77				VNK 225-95			VNK 225-95

KNCS®-NB
БЫСТРАЯ СМЕНА КУЛАЧКОВ

тип крепления	210-52	225-65	260-72	275-86	315-91	340-117	400-128	500-155	630-165	800-165
центрирующий поясок мал.			Z170 064330		Z220 064613		Z300 064303	Z300
центрирующий	Z170	Z170	Z220	Z220	Z300	Z300	Z380	Z380	Z380	Z520
поясок бол.	064334	069790	064331	069660	063852	069665	063950	064307	064548	064579
A 05
A 06	064610	069791	064612	069661
A 08	064611	069792	064333	069662	064614	069666
A 11					064302	069667	064304	064308	064577
A 15							064305	064309	064549	064615
A 20										064616

основной кулачок типа GBK-B существующий KNCS-N стандартное пазовое соединение накладной кулачок
	KNCS-NB	210-52/225-65	260-72/275-86	315-91/340-117	400-128	500-155	630-165	800-165
ид. No.		138494	039624*	039626*	039629*	035565	035902	064604
	B	28	35	50	50	62	75	75
H		32	40	45,8	45,8	57	57	57
	L	85	104	115	125	160	200	287
N		20	20	20	26	30	30	30
	S	10	12	12	12	18	18	18
G (метрич.) a		M8 40	M12 40	M12 40	M12 54	M16 60	M16 60	M16 60

основной кулачок типа GBK-BD существующий S G N дюймовое зубчатое соединение (для стандартных кулачков SMW-AUTOBLOK) накладной кулачок
	KNCS-NB	210-52/225-65	260-72/275-86	315-91/340-117	400-128	500-155	630-165	800-165
	ид. No.	036292	035704	036167	036293	036294	036295	036296
	B	28	35	50	50	62	75	75
		32	40	45,8	45,8	61	61	61
	L	85	104	115	125	160	200	287
	N	1/16 ” x 90°	1/16 ” x 90°	1/16 ” x 90°	3/32 ” x 90°	3/32 ” x 90°	3/32 ” x 90°	3/32 ” x 90°
	S (с выступом)	17	21	21	25,5	25,5	25,5	25,5
	G	M12	M16	M16	M20	M20	M20	M20
	a	2 x 23	30/28	30/28	2 x 38	3 x 38	4 x 38	6 x 38
B		11	14	14	17	17	17	17

основной кулачок типа GBK-BA существующий пазовое соединение (американский стандарт) накладной кулачок
	KNCS-NB	210-52/225-65	260-72/275-86	315-91/340-117	400-128	500-155	630-165	800-165
ид. No.		--	--	039628*	039631*	060561	060562	064590
	B	--	--	50	50	62	75	75
H		--	--	45,8	45,8	57	57	57
	L	-	-	120	146	168	203	287
N		-	-	19,02	19,02	19,02	19,02	19,02
	S	-	-	12,7	12,7	12,7	12,7	12,7
G (дюйм) a		- -	- -	5/8-11 63.5	3/4-10 76.2	3/4-10 76.2	3/4-10 76.2	3/4-10 76.2

основной кулачок типа GBK-BM существующий S G N метрическое зубчатое соединение накладной кулачок
	KNCS-NB	210-52/225-65	260-72/275-86	315-91/340-117	400-128	500-155	630-165	800-165
		035566	035567	035568	035569	035570	035917	036708
	B	28	35	50	50	62	75	75
		32	40	45,8	45,8	61	61	61
	L	85	104	115	125	160	200	287
		1.5 x 60°	1.5 x 60°	1.5 x 60°	1.5 x 60°	3 x 60°	3 x 60°	3 x 60°
	S	14	16	21	22	25	25	25
		M12	M12	M16	M20	M20	M20	M20
	a	2 x 25	2 x 30	2 x 30	2 x 4	1x50/1x60	2 x 60	4 x 60
B		11	11	14	17	17	17	17

основной кулачок типа GBK-BR существующий необработанные основные без зубчатой поверхности/без накладной кулачок разметки отверстий
	KNCS-NB	210-52/225-65	260-72/275-86	315-91/340-117	400-128	500-155	630-165	800-165
ид. No.		035711	035703	035708	035709	035710	035901	-
	B	28	35	50	50	62	75	-
H		32	40	45,8	45,8	61	61	-
	L	85	104	115	125	160	200	-
S		17	21	21	25,5	25,5	30	-
