Характеристики:

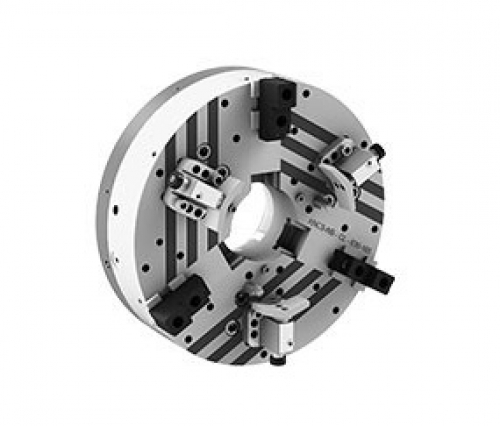

Механизированные патроны с быстрой сменой кулачков.
Широкие основные кулачки. Большое проходное отверстие для всех типов накладных кулачков.
KNCS-NBX | 425-170 | 530-210 | 630-262 | 800-262 | 1000-262 | |||||||||||||
тип крепления | размер | Z380 | A11 | A15 | Z380 | A11 | A15 | Z520 | A15 | A20 | Z520 | A15 | A20 | Z520 | A15 | A20 | ||
A | 425 | 530 | 630 | 800 | 1000 | |||||||||||||
B | 197 | 237 | 220 | 244 | 284 | 267 | 244 | 284*28 | 269 | 244 | 284*28 | 269 | 244 | 284*28 | 269 | |||
H6 | D | 380 | 196,88 | 285,77 | 380 | 196,88 | 285,77 | 520 | 285,77 | 412,77 | 520 | 285,77 | 412,77 | 520 | 285,77 | 412,77 | ||
E | 330,2 | 420 | 420/585 | 420/585/750 | 420/585/750/915 | |||||||||||||
резьба тяги/глубина | F | 222 | 262 | 320 | 320 | 320 | ||||||||||||
ход поршня | G | M202 x 2/25 | M240 x 2/28 | M297 x 2/33 | M297 x 2/33 | M297 x 2/33 | ||||||||||||
K | 32 | 42 | 42 | 42 | 42 | |||||||||||||
max. | L | 32 | 72 | 55 | 42 | 82 | 55 | 42 | 82 | 67 | 42 | 82 | 67 | 42 | 82 | 67 | ||
M | 170 | 210 | 262 | 262 | 262 | |||||||||||||
окр. крепежных болтов | N | 330,2 | 235,0 | 330,2 | 330,2 | 235 | 330,2 | 463,6 | 330.2* | 463,6 | 463,6 | 330.2 | 463,6 | 463,6 | 330.2 | 463,6 | ||
крепежный болт | O | M24 | M20 | M24 | M24 | M20 | M24 | M24 | M24 | M24 | M24 | M24 | M24 | M24 | M24 | M24 | ||
P | 194 | 235 | 292 | 292 | 292 | |||||||||||||
Q | 487 | 598 | 720 | 915 | 1107 | |||||||||||||
резьба/глубина | R1 | M12/16 | M16/25 | M16/25 | M16/25 | M16/25 | ||||||||||||
резьба/глубина | R2 | M12/16 | M16/25 | M12/18 | M12/18 | M12/18 | ||||||||||||
S | 8 | 8 | 8 | 8 | 8 | |||||||||||||
T | 412 | 490 | 595 | 600 | 600 | |||||||||||||
U | 137 | 167 | 182 | 182 | 182 | |||||||||||||
A | 50 | 62 | 75 | 75 | 75 | |||||||||||||
шаг зубьев осн. Кулачков | –– | 5,5 | 7 | 7 | 7 | 7 | ||||||||||||
перемещение осн. Кул. | r | 49,5 | 70 | 119 | 133 | 133 | ||||||||||||
перемещение осн. Кул. | зуб. | 9 | 10 | 17 | 19 | 19 | ||||||||||||
° | 15°/12x30° | 20°/9x40° | 20°/9x40° | 20°/9x40° | 20°/9x40° | |||||||||||||
° | 60 | 60 | 60 | 60 | 60 | |||||||||||||
ход кулачка макс. ход поршня K |
mm | 832 | 1042 | 1042 | 1042 | 1042 | ||||||||||||
макс. приводное усилие 3-х кулачковый патрон |
KN | 115 | 120 | 120 | 120 | 120 | ||||||||||||
макс. общее усилие зажима 3-х кулачковый патрон |
KN | 240 | 250 | 250 | 250 | 250 | ||||||||||||
макс. частота вращения 3-х кулачковый патрон |
об/мин | 2500 | 1500 | 1400 | 1000 | 850 | ||||||||||||
вес без кулачков | kg | 164 | 320 | 395 | 635 | 985 | ||||||||||||
момент инерции | kg/m2 | 4,3 | 13 | 23 | 54 | 125 | ||||||||||||
закрытый цилиндр | тип | SIN-S 175/200 | SIN-S 175/200 | SIN-S 175/200 | SIN-S 175/200 | SIN-S 175/200 | ||||||||||||
открытый цилиндр | тип | VSG 450-165 | VSG 550-205 | VSG 550-205 | VSG 550-205 | VSG 550-205 |
KNCS®-NBX БЫСТРАЯ СМЕНА КУЛАЧКОВ |
|||||||||||||||||||||||||||
pазмер тип крепления |
KNCS-NBX 425-170 |
KNCS-NBX 530-210 |
KNCS-NBX 630-262 |
KNCS-NBX 800-262 |
KNCS-NBX 1000-262 |
||||||||||||||||||||||
центрир. поясок | Z380 | Z380 | Z520 | Z520 | Z520 | ||||||||||||||||||||||
большой | 160080 | 160090 | 069760 | 069770 | 069780 | ||||||||||||||||||||||
A 11 | 160081 | 160091 | |||||||||||||||||||||||||
A 15 | 160082 | 160092 | 069768 | 069778 | 069788 | ||||||||||||||||||||||
A 20 | 069769 | 069779 | 069789 |
