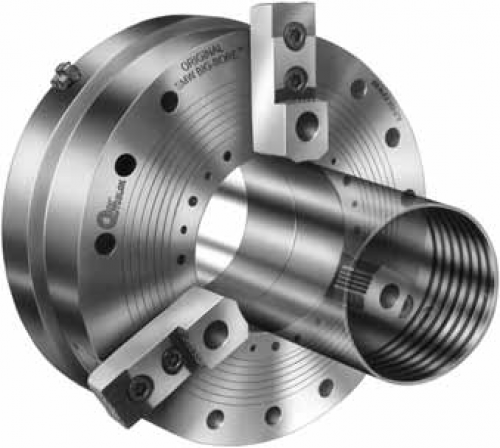

BIG BORE SMW-AUTOBLOK (СМВ-АВТОБЛОК)

Цена: по запросу

Характеристики:

Механизированные пневматические патроны для труб. Дюймовое зубчатое соединение.

Увеличенное проходное отверстие. Ø 140 - 410 мм.

Стандартный ход кулачков: 3 кулачка.

Технические данные:



SMW-AUTOBLOK BB-N тип   400-140 470-191 500-205 500-230 600-275 630-310 800-410
ид. No.   052300 053535 052318 052340 052989 052534 052347
проходное отверстие мм/дюйм 140/5.512 191/7.52 205/8.071 230/9.055 275/10.826 310/12.205 410/16.142
ход кулачка mm 7 7 8,5 8,5 8,5 10 12
рабочее давление мин/макс. bar 2/10 2/10 2/10 2/10 2/10 2/10 2/10
поверхность поршня cm2 710 565 1024 940 990 1270 2064
усилие зажима при 6 бар kN 160 115 210 190 200 220 330
допустимая частота вращения об/мин 1700 1700 1300 1300 1300 1000 750
расход воздуха/ход кулачков при6 бар l 21 16 36 32 34 52 108
вес (без накладных кулачков) kg 150 150 230 200 270 420 650
момент инерции kg.m² 3,22 5,66 8,53 8 15 28 71,25



SMW-AUTOBLOK BB-N тип 400-140 470-191 500-205 500-230 600-275 630-310 800-410
ид. No. 052300 053535 052318 052340 052989 052534 052347
тип крепления   Z310 Z310 Z415 Z415 Z450 Z510 Z700
A mm 422 470 540 570 605 662 800
B mm 140 191 205 230 275 310 410
C mm 467 467 570 570 605 685 850
D H6 mm 310 310 415 415 450 510 700
E mm 400 400 500 500 535 610 775
окружность крепежных болтов F mm 374 374 474 474 508 580 745
G mm M12 M12 M12 M12 M12 M16 M16
G1 mm 26 26 26 26 25 30 30
H mm 196 196 225 225 225 263 305
H1 mm 194 194 223 223 223 261 303
J mm 8 8 8 8 8 8 8
окр. резьбовых отв. 6XM8 K mm 448 448 550 550 585 666 830
L mm 20 20 20 20 20 20 25
M mm 70 -- 98 98 -- 115 154
пневмосоединение N дюйм G 1/2 " G 1/2 " G 1/2 " G 1/2 " G 1/2 " G 1/2 " G 1/2 "
O mm 37 37 37 37 37 39,5 44,5
P mm 26 26 26 26 26 33 33
R mm 35 35 35 35 35 42 35
S mm 374 374 474 475 508 575 745
A mm 57 57 57 57 57 75 75
B mm 25,5 25,5 25,5 25,5 25,5 30 30
зубчатое соединение c inch 3/32 " x 90° 3/32 " x 90° 3/32 " x 90° 3/32 " x 90° 3/32 " x 90° 3/32 " x 90° 3/32 " x 90°
болт DIN 912 12.9 d mm M20 M20 M20 M20 M20 M24 M24
min. E mm 13 13 14 14 14 16 16
положение сухарей. min./max. F mm 38/85 38/85 38/102 38/102 38/94 47/103 47/130
длина зубчатого соединения g mm 117,5 117 138 138 130 142 171,5
min./max. H mm 94.5/101.5 124/131 133.5/142 143.5/152 165/173.5 190.5/200.5 243/255
  20 20 15 15 15 15 15
§°   9 x 40 9 x 40 12 x 30 12 x 30 12 x 30 12 x 30 12 x 30
(контроль давления) ç°   37 83 60 60 60 60 60



патрон BB-N 400-140 BB-N 460-181 BB-N 500-205 BB-N 500-230
BB-N 600-275
BB-N 630-310 BB-N 800-410
тип кулачков WBSA-D 500 WBSA-D 500 WBSA-D 500 WBSA-D 500 WBC-D 630 WBC-D 800
ид. No. 12075050 12075050 12075050 12075050 12076440 12078040
B 60 60 60 60 80 80
H 60 60 60 60 80 80
L 170 170 170 170 240 320
N 25,5 25,5 25,5 25,5 30 30
зубчатое соед. 3/32 " x 90° 3/32 " x 90° 3/32 " x 90° 3/32 " x 90° 3/32 " x 90° 3/32 " x 90°
a 69 69 69 69 110 165
b 38 38 38 38 50 60
кг/компл 3,6 3,6 3,6 3,6 11 15
A1 25-195 60-230 105-315 125-325 110-325 95-365
S 545 580 660 680 815 1010



WBCL удлиненные мягкие накладные кулачки

тип кулачков WBC-D 502 WBC-D 502 WBC-D 502 BB-N 600-275
WBC-D 502
WBC-D 800 WBCL-D 800
ид. No. 12075140 12075140 12075140 12075140 12078040 12079040
B 60 60 60 60 80 80
H 60 60 60 60 80 80
L 205 205 205 205 320 390
N 25,5 25,5 25,5 25,5 30 30
зубчатое соед. 3/32 " x 90° 3/32 " x 90° 3/32 " x 90° 3/32 " x 90° 3/32 " x 90° 3/32 " x 90°
a 104 104 104 104 165 230
b 38 38 38 38 60 60
c 38 38 38 38 60 60
кг/компл 4,5 4,5 4,5 4,5 15 18


A1 - 0-155 35-245 55-265 25-195 25-235
S - 575 660 680 845 1020



NST сухари патроны BB-N 400-140 BB-N 460-181 BB-N 500-205 BB-N 500-230
BB-N 600-275
BB-N 630-310 BB-N 800-410
тип сухаря NST NST NST NST NST NST
ид. No. 12065020 12065020 12065020 12065020 13063900 13063900
N 25,5 25,5 25,5 25,5 30 30
H 34 34 34 34 44 44
h 15 15 15 15 18 18
G M20 M20 M20 M20 M24 M24
болт M20 x 40 M20 x 40 M20 x 40 M20 x 40 M24 x 60 M24 x 60
