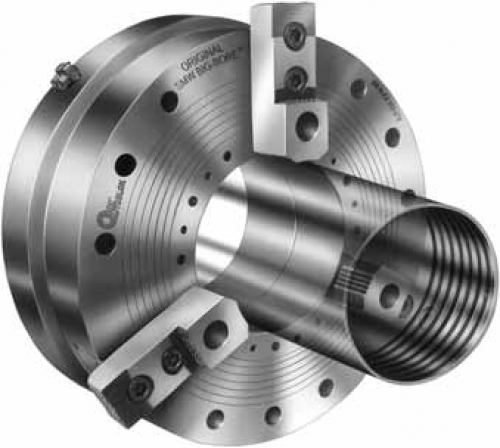

BIG BORE-ES SMW-AUTOBLOK (СМВ-АВТОБЛОК)

Характеристики:

Механизированные пневматические патроны для труб. Дюймовое зубчатое соединение.

Увеличенное проходное отверстие. Ø 140 - 560 мм.

Увеличенный ход кулачков: 3 кулачка.

Технические данные:

SMW-AUTOBLOK BB-N ES тип		400-140	470-191	500-205	500-230	600-275	630-325	850-375	1000-560
ид. No.		052330	053536	052651	052652	052990	052653	052654	052655
проходное отверстие	мм/дюйм	140/5.512	191/7.52	205/8.071	230/9.055	275/10.826	325/12.795	375/14.764	560/22.047
полный ход кулачка	mm	20	20	25,4	25,4	25,4	25,4	25,4	25,4
быстрый ход*	mm	13	13	16,9	16,9	16,9	16,9	13,4	15
зажимной ход	mm	7	7	8,5	8,5	8,5	8,5	12	10,4
рабочее давление мин/макс	bar	02/10	02/10	02/10	02/10	02/10	02/10	02/10	03/10
поверхность поршня	cm22	705	565	1004	895	954	1193	1340	1090
усилие зажима при 6 бар	kN	130	115	190	170	185	200	200	170
допустимая частота вращения	об/мин	1300	1300	1300	1300	1100	900	750	450
расход воздуха/ход кулачка при 6 бар	l	29	22	41	37	39	63	79	57
вес (без накладных кулачков)	kg	200	190	340	325	360	520	970	960
момент инерции	kg.m²	6,5	9,83	16,4	16,1	19	36	105	160

SMW-AUTOBLOK BB-N ES тип			400-140	470-191	500-205	500-230	600-275	630-325	850-375	1000-560
ид. No.			052330	053536	052651	052652	052990	052653	052654	052655
тип крепления			Z310	Z310	Z415	Z415	Z450	Z510	Z700	Z700
A		mm	467	470	570	570	605	685	850	1000
b		mm	140	191	205	230	275	325	375	560
C		mm	467	467	570	570	605	685	850	925
D H6		mm	310	310	415	415	450	510	700	700
E		mm	400	400	500	500	535	610	775	850
окружность крепежных болтов		mm	374	374	474	474	508	580	745	815
G		mm	M12	M12	M12	M12	M12	M16	M16	M16
G1		mm	26	26	26	26	25	30	30	30
H1		mm	240	240	282	282	282	307,5	354	332
H1		mm	238	238	280	280	280	305,5	352	330
J		mm	8	8	8	8	8	8	8	10
окружность резьб. отв. 6 x M8 K		mm	448	448	550	550	585	666	830	910
L		mm	20	20	20	20	20	20	25	33
M		mm	--	--	--	--	--	--	--	224
пневмосоединение	N	дюйм	G 1/2 "	G 1/2 "	G 1/2 "	G 1/2 "	G 1/2 "	G 1/2 "	G 1/2 "	G 1/2 "
O		mm	37	37	37	37	37	39,5	44,5	52,5
P		mm	26	26	26	26	26	33	33	33
R		mm	35	35	35	35	35	42	35	42
S		mm	374	374	474	474	508	575	745	815
T		mm	35	35	35	35	35	35	35	35
U		mm	374	374	474	474	508	580	745	815
A		mm	57	57	57	57	57	75	75	75
b		mm	25,5	25,5	25,5	25,5	25,5	30	30	30
зубчатое соединение	c	дюйм	3/32 " x 90°	3/32 " x 90°	3/32 " x 90°	3/32 " x 90°	3/32 " x 90°	3/32 " x 90°	3/32 " x 90°	3/32 " x 90°
болт DIN 912 12.9	d	mm	M20	M20	M20	M20	M20	M24	M24	M24
min. e		mm	14	14	14	14	14	16	16	16
положение сухарей min./max. f		mm	38/90	38/85	38/104	38/92	38/79	47/100	47/140	47/125
длина зубчатого соединения g		mm	121	106	140	127,5	116,5	138	182	166
min./max. h		mm	104/124	127/147	145.6/171	158/182.5	179.1/204.5	204.6/230	242.6/268	334.6/360
a°			20	20	15	15	15	15	15	15
§°			9 x 40	9 x 40	12 x 30	12 x 30	12 x 30	12 x 30	12 x 30	12 x 30
(контроль давления)	ç°		83	83	60	60	60	60	60	60

GAB каленые накладные кулачки

кулачки	GAB 500	GAB 500	GAB 500	BB-NES 600-275GAB 500	GAB 630	GAB 800	GAB 800
ид. No.	12085146	12085146	12085146	12085146	12086546	12089046	12089046
B	55	55	55	55	75	75	75
H	73	73	73	73	82	82	82
L	195	195	195	195	245	320	320
N	25,5	25,5	25,5	25,5	30	30	30
зубч.соед.	3/32 " x 90°	3/32 " x 90°	3/32 " x 90°	3/32 " x 90°	3/32 " x 90°	3/32 " x 90°	3/32 " x 90°
a	96	96	96	96	113	165	165
b	38	38	38	38	50	60	60
c	38	38	38	38	50	60	60
кг/компл	16,5	16,5	16,5	16,5	31,5	40,5	40,5
A1	25-160	60-165	75-290	100-290	130-335	95-385	245-535
S	635	640	765	765	870	1060	1210

WBSA-D/WBC-D мягкие накладные кулачки

кулачки	WBSA-D 500	WBSA-D 500	WBSA-D 500	WBSA-D 500	WBC-D 630	WBC 800	WBC-D 800
ид. No.	12075050	12075050	12075050	12075050	12076440	12078040	12078040
B	60	60	60	60	80	80	80
H	60	60	60	60	80	80	80
L	170	170	170	170	240	320	320
N	25,5	25,5	25,5	25,5	30	30	30
зубч. соед	3/32 " x 90°	3/32 " x 90°	3/32 " x 90°	3/32 " x 90°	3/32 " x 90°	3/32 " x 90°	3/32 " x 90°
a	69	69	69	69	110	165	165
b	38	38	38	38	50	60	60
кг/компл	3,6	3,6	3,6	3,6	11	15	15
A1	35-220	70-225	130-335	155-335	135-340	95-385	245-535
S	590	595	720	720	865	1060	1210
