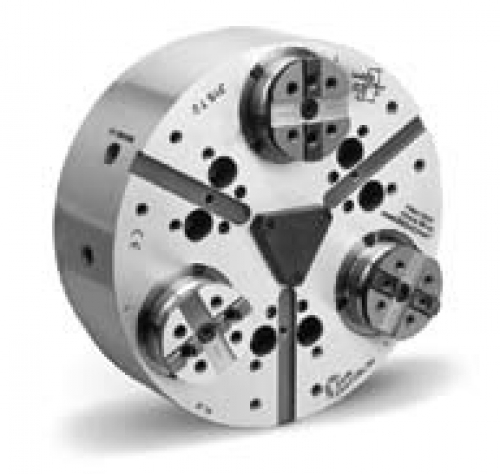

TSF-CP SMW-AUTOBLOK (СМВ-АВТОБЛОК)
Характеристики:
Компенсирующие прижимные патроны.
Компенсирующий плавающие кулачки. Ø 170 - 530 мм.
Пазовое соединение, 3 кулачка, герметичен, редкий ремонт.
Технические данные:
| SMW-AUTOBLOK тип | TSF-CP 170 | TSF-CP 210 | TSF-CP 250 | TSF-CP 315 | |
| угловой ход кулачка | град. | 5.2° | 5.2° | 4.9° | 4.9° |
| радиальный ход кулачка на расс. h | mm | 5,3 | 6,3 | 7 | 7 |
| прижимной ход (стандарт) | mm | 0,1 | 0,1 | 0,1 | 0,1 |
| осевой ход клина | mm | 21 | 25 | 25 | 25 |
| выравнивание (по Ø) на расст. h | mm | ±1.5 | ±1.5 | ±2.5 | ±2.5 |
| макс. тяговое усилие | kN | 12 | 17 | 27 | 27 |
| макс. усилие зажима на расст. h | kN | 30 | 40 | 64 | 64 |
| допустимая частота вращения* | об/мин | 5000 | 4500 | 3800 | 3000 |
| масса (без накладных кулачков) | kg | 15 | 27 | 41 | 66 |
| момент инерции (m.r²) | kgm² | 0,06 | 0,16 | 0,34 | 0,83 |
| приводной цилиндр | SIN-S 70 | SIN-S 85 | SIN-S 100 | SIN-S 100 |
| Ø патрона | 170 | 210 | 250 | 315 | 400/530 |
| ид. No. | 15711633 | 15712133 | 15712533 | 15712533 | 15714033 |
| j1 mm | 24 | 32 | 38 | 38 | 46 |
| j2 mm | 38 | 46 | 56 | 56 | 70 |
| o1 (h7) mm | 12,68 | 12,68 | 19,03 | 19,03 | 19,03 |
| o2 (h7) mm | 9 | 9 | 12 | 12 | 12 |
| s1 mm | 11 | 11 | 11 | 11 | 14,5 |
| s2 mm | 3 | 3 | 3 | 3 | 4,5 |
