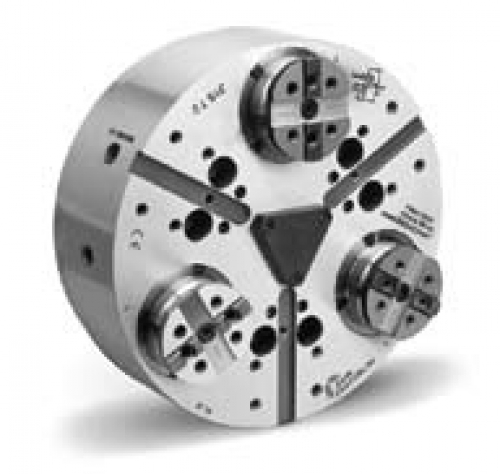

TSF-RM SMW-AUTOBLOK (СМВ-АВТОБЛОК)

Характеристики:

Прижимные патроны с быстрой сменой кулачков.

Самоцентрирующие плавающие кулачки. Ø 170 - 530 мм.

Быстрая смена кулачков через палеты, пазовое соединение, 3 кулачка, герметичен, редкий ремонт.

Технические данные:

SMW-AUTOBLOK	тип		TSF-RM 170 TSR-RM 170				TSF-RM 210 TSR-RM 210T		TSF-RM 250 TSR-RM 250		TSF-RM 315 TSR-RM 315		TSF-RM 400 TSR-RM400		TSF-RM 530 TSR-RM 530
тип крепления			Z 140	A5	Z160	A6	Z 170	A6	Z 220	A8	Z 220	A8	Z 300	A11	Z 380	A15
A		mm	173				212		254		315		390		535
BF/BAH6		mm	140	82,563	160	106,375	170	106,375	220	139,719	220	139,719	300	196,869	380	285,775
C		mm	104,8		133,4		133,4		171,4		171,4		235		330,2
D		mm	11,5		13,5		13,5		17		17		21		25
E		mm	36				38		48		48		75		75
F		mm	M28 x 1.5				M32 x 1.5		M38 x 1.5		M38 x 1.5		M60 x 1.5		M60 x 1.5
G H8		mm	29				33		39		39		61		61
HF/HA		mm	83	98	83	100	100	117	107	126	107	126	127	148	132	155
проходное отверстие K		mm	14				18		25		25		52		52
L		mm	56				82		80		80		74		77
M		mm	36				42		63		63		90		90
резьба/глубина	M1	mm	M5/13				M6/11		M6/12		M6/12		M8/17		M8/17
N H8		mm	28				34		44		44		75		75
P		mm	23				28,5		37		37		66		66
Q		mm	6				5,5		7,5		7,5		9		9
в середине хода	Q1	mm	3				2		4		4		4		4
в середине хода	Rmed	mm	55				64		82		107		130		190
в середине хода	S	mm	18				20		25		25		25		20
T1		mm	10				13		13		13		15		15
угловой ход кулочка	U°	град.	5.2°				5.2°		4.9°		4.9°		4.7°		4.7°
радиальный ход (1)	U	mm	5,3				6,3		7		7		7,5		7,5
прижим s/d (oпция)	V	mm	0.1 (0.6)				0.1 (0.6)		0.1 (0.6)		0.1 (0.6)		0.2 (0.8)		0.2 (0.8)
W		mm	25				25		25		25		25		25
осевой ход клина	Z	mm	21				25		25		25		30		30
только TSF-RM макс.	a	град.	±2°				±2°		±1.5°		±1.5°		±1.5°		±1.5°
b		mm	9				10		12		12		12		12
D		mm	18				22		24		24		30		30
E		mm	60				75		80		80		105		105
F		mm	24				25		25		25		28,5		28,5
базовая высота	h	mm	50				60		70		70		80		80
j		mm	55				65		72		72		100		100
n h8		mm	7,94				7,94		12,7		12,7		12,7		12,7
o1 H7		mm	12,68				12,68		19,03		19,03		19,03		19,03
o2 h7		mm	9				9		12		12		12		12
p1		mm	--				30		50		60		80		80
p2		mm	35				--		70		80		110		110
p3		mm	65				80		102		102		140		120 + 160
p4		mm	--				--		--		135		170		200 + 240
q1		mm	--				8		30		30		36		36
q2		mm	36				45		60		60		80		100
резьба/глубина	r2	mm	M6/12				M6/12		M8/15		M8/15		M10/19		M10/19
резьба/глубина	r3	mm	M8/17				M8/17		M10/19		M10/19		M12/22		M12/22
s		mm	16				16		16		16		20		20
