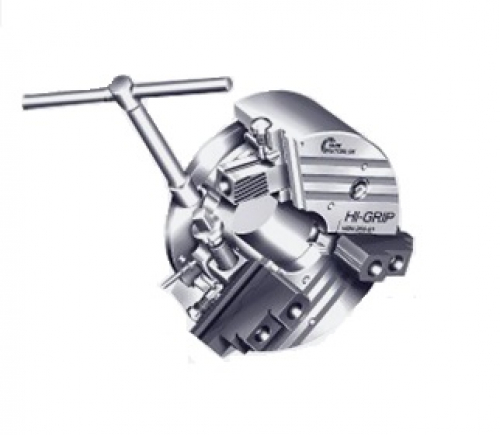

HG-F SMW-AUTOBLOK (СМВ-АВТОБЛОК)

Характеристики:

Ручной патрон ø 160 - 400 mm. Пазовое соединение.

Кулачки системы FORKARD. Полый – быстрая смена кулачков: 3-х кулачковый.

SMW-Autoblok тип HG-F		160-46	210-60	260-81	315-102	400-128
тип крепления	размер	Z140	Z170	Z220	Z300	Z380
	A	165	210	260	315	400
	B	46	60	81	102	128
	C	64	85,5	94	111	132
	C1	71	92,7	101,7	120,1	141,9
H6H6H6	D	140	170	220	300	380
	E	104,8	133,4	171,4	235	330,2
	F	5	6	6	6	6
	G1	M10	M12	M16	M20	M24
	G2	---	M10/3 x 120°	M10/3 x 120°	M10/3 x 120°	M12/3 x 120°
	G3	M5/3 x 120°	M6/3 x 120°	M8/3 x 120°	M10/3 x 120°	M12/3 x 120°
наибольший диаметр изделия	H	195	250	300	372	492
	K2	---	168	210	268	330
	K3	75	75	95	120	160
	°	68	64	66	65,5	64,5
	°	--	60	60	55	45
основные кулачки		MFG 160	MFG 200	MFG 250	MFG 315	MFG 400
	A	20	22	26	32	45
f7	B	8	10	12	12	18
	C	74	90	110	125	160
	D	28	33	36	36	50
H7H7	F	18	20	20	26	30
	g	32	40	40	54	60
резьба/глубина	k	M8x1/12	M8x1/13	M12x1.5/15	M12x1.5/17	M16/30
	l	6	7,2	7,7	9,3	9,9
	m	2,5	3	3	3	4
	n	5	6	6	8	9
max./min.	o	69.5/55.1	86.5/62	112.2/82.4	149/93	193.6/125.6
max./min.	p	51.5/37.1	67.3/42.8	74.3/44.3	103/54	134.3/66.3
шаг зубьев основных кулачков	-	4,8	4,9	6	7	8,5
перемещение основных кулачков	r	14,4	24,5	30	56	68
перемещение основных кулачков	зубцы	3	5	5	8	8
рабочий ход кулачков	mm	5,9	6,2	7,4	9,6	11,4
макс. общее усилие зажима	kN	60	75	130	180	220
при макс. крутящем моменте	Nm	80	120	160	200	250
частота вращения	об/мин	5500	4800	4200	3500	2700
масса без кулачков	kg	8,3	19	32	53	103
момент инерции	Kgm²2	0,03	0,09	0,25	0,60	1,9

Ручные патроны Ø 160 - 400 мм

HG-F
БЫСТРАЯ СМЕНА КУЛАЧКОВ
кулачки системы Forkardt

патрон с

HG-F

160-46

210-60

260-81

315-102

400-128

цилиндрическим Тип крепления

Z140

Z170

Z220

Z300

Z380

креплением

85,5

111

132

DIN 6350 D

140

170

220

300

380

104,8

133,4

171,4

235

330,2

патрон с MFG + WAK

ид. No.
090521

ид. No.
090026

ид. No.
090058

ид. No.
090090

ид. No.
090122

патрон с FST

ид. No.
090523

ид. No.
090028

ид. No.
090060

ид. No.
090092

ид. No.
090124

патрон с MFG + GUA

ид. No.
090522

ид. No.
090027

ид. No.
090059

ид. No.
090091

ид. No.
090123

патрон с креплением	HG-F	160-46		210-60			260-81		315-102		400-128
по ISO-A DIN 55026		A4	A5	A5	A6	A8	A6	A8	A8	A11	A11	A15
	C	84	79	109,5	107,5	125,5	118	119	141	141	168	168
D		63,51	82,56	82,56	106,39	139,73	106,39	139,73	139,73	196,88	196,88	285,77
	E	82,6	104,8	104,8	133,4	171,4	133,4	171,4	171,4	235,0	235,0	330,2
	патрон с MFG + WAK
		ид. No. 090524	ид. No. 090527	ид. No. 090543	ид. No. 090030	ид. No. 090034	ид No. 090062	ид No. 090066	ид. No. 090094	ид. No. 090098	ид No. 090126	ид. No. 090130
	патрон с FST
		ид. No. 090526	ид. No. 090529	ид. No. 090545	ид. No. 090032	ид. No. 090036	ид. No. 090064	ид. No. 090068	ид. No. 090096	ид. No. 090010	ид. No. 090128	ид. No. 090132
	патрон с MFG + GUA
		ид. No. 090525	ид. No. 090528	ид. No. 090544	ид. No. 090031	ид. No. 090035	ид. No. 090063	ид. No. 090067	ид. No. 090095	ид. No. 090099	ид. No. 090127	ид. No. 090131

патрон с	HG-F	160-46		210-60			260-81		315-102		400-128
байонетным тип крепления		C4	C5	C5	C6	C8	C6	C8	C8	C11	C11	C15
креплением	C	84	84	107,5	107,5	125,5	119	119	141	141	168	168
DIN 55027 D		63,51	82,56	82,56	106,39	139,73	106,39	139,73	139,73	196,88	196,88	285,77
тип Cтип C	E	85	104,8	104,8	133,4	171,4	133,4	171,4	171,4	235,0	235,0	330,2
	патрон с MFG + WAK
		ид. No. 090530	ид. No. 090533	ид. No. 090546	ид. No. 090038	ид. No. 090042	ид. No. 090070	ид. No. 090074	ид. No. 090102	ид No. 090106	ид. No. 090134	ид. No. 090138
	патрон с FST
		ид. No. 090532	ид. No. 090535	ид. No. 090548	ид. No. 090040	ид. No. 090044	ид No. 090072	ид. No. 090076	ид. No. 090104	ид No. 090108	ид. No. 090136	ид. No. 090140
	патрон с MFG + GUA
		ид. No. 090531	ид. No. 090534	ид. No. 090547	ид. No. 090039	ид. No. 090043	ид. No. 090071	ид. No. 090075	ид. No. 090103	ид. No. 090107	ид. No. 090135	ид. No. 090139

патрон с	HG-F	160-46		210-60			260-81		315-102		400-128
креплением тип крепления		S4	S5	S5	S6	S8	S6	S8	S8	S11	S11	S15
на экцентриковый раствор	C	92	92	118,5	118,5	125,5	132	132	154	154	182	182
D		63,51	82,56	82,56	106,39	139,73	106,39	139,73	139,73	196,88	196,88	285,77
DIN 55029 тип S	E	82,6	104,8	104,8	133,4	171,4	133,4	171,4	171,4	235,0	235,0	330,2
	патрон с MFG + WAK
		ид. No. 090536	ид. No. 090539	ид. No. 090549	ид. No. 090046	ид. No. 090050	ид. No. 090078	ид. No. 090082	ид No. 090110	ид. No. 090114	ид. No. 090142	ид. No. 090146
	патрон с FST
		ид. No. 090538	ид. No. 090541	ид. No. 090551	ид. No. 090048	ид. No. 090052	ид. No. 090080	ид. No. 090084	ид. No. 090112	ид. No. 090116	ид. No. 090144	ид. No. 090148
	патрон с MFG + GUA
		ид. No. 090537	ид. No. 090540	ид. No. 090550	ид. No. 090047	ид. No. 090051	ид. No. 090079	ид. No. 090083	ид. No. 090111	ид No. 090115	ид. No. 090143	ид. No. 090147

HG-F БЫСТРАЯ СМЕНА КУЛАЧКОВ система кулачков Forkardt		КУЛАЧКИ
GBK каленые основные	патрон		HG-F 160	HG-F 210	HG-F 260	HG-F 315	HG-F 400
тип кулачков			MFG 160	MFG 200	MFG 250	MFG 315	MFG 400
	ид. No.		081303	081304	081305	081306	081307
B			20	22	26	32	45
	H		29,5	35	40	46	55
L S			74 8	90 10	110 12	125 12	160 18

WAK	патрон		HG-F 160	HG-F 210	HG-F 260	HG-F 315	HG-F 400
мягкие накладные тип кулачков			WAK 160-10	WAK 200-10	WAK 250-10	WAK 400-10	WAK 500-10
	ид. No.		012491	012492	012493	012494	012495
B			20	22	30	35	45
	H		35,5	42	50	54	75,5
L кг/компл.			85 1.2	105 2.0	125 3.6	145 5.8	180 13.7

WAKS	патрон		HG-F 160	HG-F 210	HG-F 260	HG-F 315	HG-F 400
мягкие широкие тип кулачков			WAKS 140-10	WAKS 200-30	WAKS 250-20	WAKS 400-30	WAKS 500-30
накладные	ид. No.		012496	012497	012498	012500	012501
B			35	40	60	80	90
	H		35,5	36	55	64	73
L кг/компл.			63 1.5	70 1.9	90 6.2	100 11.0	130 16.4

BFR	патрон		HG-F 160	HG-F 210	HG-F 260	HG-F 315	HG-F 400
мягкие цельные тип кулачков			BFR 160	BFR 200	BFR 250	BFR 315	BFR 400
	ид. No.		081272	081273	081274	081275	081276
B			20	22	26	32	45
	H		45	60	70	81	93
h кг/компл.			24 1.4	35 2.6	40 4.4	46 7.3	53 15.7
