Характеристики:

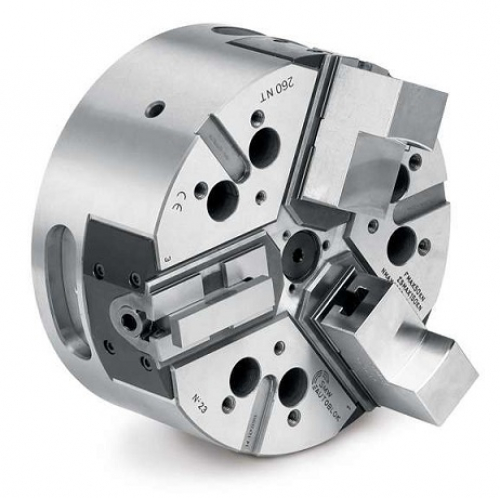

Ручной патрон ø 160 - 630 mm. Пазовое соединение.
Кулачки системы SMW. Полый – быстрая смена кулачков: 3-х кулачковый.
SMW-Autoblok тип HG-N | 160-46 | 210-60 | 260-81 | 315-102 | 400-128 | 500-165 | 630-254 | ||
тип крепления | размер | Z140 | Z17 | Z220 | Z300 | Z380 | Z380 | Z380 | |
A | 165 | 210 | 260 | 315 | 400 | 500 | 630 | ||
B | 46 | 60 | 81 | 102 | 128 | 165 | 254 | ||
C | 64 | 85,5 | 93,7 | 110,8 | 125 | 136 | 136 | ||
C1 | 71 | 90,4 | 102 | 120,1 | 134,3 | 146 | 146 | ||
H6 | D | 140 | 170 | 220 | 300 | 380 | 380 | 380 | |
E | 104,8 | 133,4 | 171,4 | 235 | 330,2 | 330,2 | 330,2 | ||
F | 5 | 6 | 6 | 6 | 6 | 8 | 8 | ||
G1 | M10 | M12 | M16 | M20 | M24 | M24 | M24 | ||
G2 | --- | M10/3 x 120° | M10/3 x 120° | M10/3 x 120° | M12/3 x 120° | M16/9 x 40° | M16/6 x 60° | ||
G3 | M5/3 x 120° | M6/3 x 120° | M8/3 x 120° | M10/3 x 120° | M12/3 x 120° | M12/3 x 120° | M12/3 x 120° | ||
наиб. диаметр изделия | H | 194 | 244 | 300 | 358 | 426 | 530 | 685 | |
K2 | --- | 168 | 210 | 268 | 330 | 420 | 550 | ||
K3 | 75 | 75 | 95 | 120 | 152 | 195 | 290 | ||
° | 76 | 74 | 71 | 71 | 71 | 71 | 78 | ||
° | -- | 60 | 60 | 60 | 60 | 20 | 30 | ||
основные кулачки | GBK 160 | GBK 200 | GBK 250 | GBK 315 | GBK 400 | GBK 500 | GBK 630 | ||
A | 20 | 22 | 26 | 32 | 32 | 45 | 45 | ||
f7 | B | 8 | 10 | 12 | 12 | 12 | 18 | 18 | |
C | 65 | 85 | 104 | 115 | 125 | 160 | 200 | ||
D | 28 | 33 | 36 | 36 | 43 | 50 | 50 | ||
H7 | F | 18 | 20 | 20 | 20 (26) | 26 | 30 | 30 | |
g | 32 | 40 | 40 | 40 (54) | 54 | 60 | 60 | ||
резьба/глубина | k | M8/12 | M8/13 | M12/15 | M12/17 | M12/17 | M16/34 | M16/34 | |
l | 6 | 4,9 | 8,3 | 9,3 | 9,3 | 10 | 10 | ||
m | 2,5 | 2,5 | 3 | 3 | 3 | 4 | 4 | ||
n | 5 | 4,5 | 5,5 | 6 | 7 | 9 | 9 | ||
max./min. | o | 69/51.2 | 88/64.5 | 112.4/79.4 | 141.3/102.8 | 168.8/113.88 | 211/141 | 291.5/200.5 | |
max./min. | p | 59.3/40.5 | 69/45.5 | 80.6/47.6 | 97.3/58.8 | 129.8/74.8 | 150/80 | 191.5/100.5 | |
шаг зубьев осн. кулачков | - | 4,7 | 4,7 | 5,5 | 5,5 | 5,5 | 7 | 13 | |
перемещение осн. кул. | r | 18,8 | 23,5 | 33 | 38,5 | 55 | 70 | 91 | |
перемещение осн. кул. | зуб. | 4 | 5 | 6 | 7 | 10 | 10 | 10 | |
рабочий ход кулачка | mm | 5,9 | 6,4 | 7,4 | 9,6 | 11,4 | 11,5 | 13 | |
макс. общее усилие заж. | kN | 60 | 75 | 130 | 180 | 220 | 250 | 250 | |
при макс. крутящем мом. | Nm | 80 | 120 | 160 | 200 | 250 | 260 | 260 | |
частота вращения | об/мин | 5500 | 4800 | 4200 | 3500 | 2700 | 1500 | 1000 | |
масса без кулачков | kg | 8,3 | 19 | 32 | 53 | 103 | 161 | 270 | |
момент инерции | kgm | 0,03 | 0,09 | 0,25 | 0,60 | 1,9 | 4,5 | 12 |
Ручные патроны Ø 160 - 630 мм | HG-N БЫСТРАЯ СМЕНА КУЛАЧКОВ кулачки системы SMW |
||||||||||||||||||||
патрон с | HG-N | 160-46 | 210-60 | 260-81 | 315-102 | 400-128 | 500-165 | 630-254 | |||||||||||||
тип крепления | Z140 | Z170 | Z220 | Z300 | Z380 | Z380 | Z380 | ||||||||||||||
цилиндрическим креплением | C | 64 | 85,5 | 94 | 111 | 125 | 136 | 136 | |||||||||||||
140 | 170 | 220 | 300 | 380 | 380 | 380 | |||||||||||||||
DIN 6350 | E | 104,8 | 133,4 | 171,4 | 235 | 330,2 | 330,2 | 330,2 | |||||||||||||
патрон с GBK + WAK | |||||||||||||||||||||
ид. No. 089310 |
ид. No. 089538 |
ид. No. 089550 |
ид. No. 089562 |
ид. No. 089574 |
ид. No. 089584 |
ид. No. 089708 |
|||||||||||||||
патрон с GST | |||||||||||||||||||||
ид. No. 089312 |
ид. No. 089313 |
ид. No. 089317 |
ид. No. 089321 |
ид. No. 089325 |
ид. No. 089328 |
ид. No. 089709 |
|||||||||||||||
патрон с GBK + GUA | |||||||||||||||||||||
ид. No. 089331 |
ид. No. 089539 |
ид. No. 089551 |
ид. No. 089563 |
ид. No. 089575 |
ид. No. 089585 |
ид. No. 089710 |
Патрон с креплением по ISO-A DIN 55026
HG-N | 160-46 | 210-60 | 260-81 | 315-102 | 400-128 | 500-165 | 630-254 | |||||||||||
тип крепления | A4 | A5 | A5 | A6 | A8 | A6 | A8 | A8 | A11 | A11 | A1515 | A11 | A15 | A11 | A15 | |||
C | 84 | 79 | 109,5 | 107,5 | 125,5 | 118 | 119 | 141 | 141 | 165 | 161 | 176 | 172 | 176 | 172 | |||
D | 63,52 | 82,57 | 82,57 | 106,39 | 139,73 | 106,39 | 139,73 | 139,73 | 196,88 | 196,88 | 285,77 | 196,88 | 285,77 | 196,88 | 285,77 | |||
E | 82,6 | 104,8 | 104,8 | 133,4 | 171,4 | 133,4 | 171,4 | 171,4 | 235,0 | 235,0 | 330,2 | 235,0 | 330,2 | 235,0 | 330,2 | |||
патрон с GBK + WAK | ||||||||||||||||||
ид. No. 089332 |
ид. No. 08934 |
ид. No. 090458 |
ид. No. 089540 |
ид. No. 089542 |
ид. No. 089552 |
ид. No. 089554 |
ид. No. 089564 |
ид. No. 089566 |
ид. No. 089576 |
ид. No. 089578 |
ид. No. 089586 |
ид. No. 089588 |
ид. No. 089711 |
ид. No. 089713 |
||||
патрон с GST | ||||||||||||||||||
ид. No. 089962 |
ид. No. 089346 |
ид. No. 090459 |
ид. No. 089314 |
ид. No. 089315 |
ид. No. 089318 |
ид. No. 089319 |
ид. No. 089322 |
ид. No. 089323 |
ид. No. 089326 |
ид. No. 089327 |
ид. No. 089329 |
ид. No. 089330 |
ид. No. 089715 |
ид. No. 089732 |
||||
патрон с GBK + GUA | ||||||||||||||||||
ид. No. 089427 |
ид. No. 089434 |
ид. No. 090460 |
ид. No. 089541 |
ид. No. 089543 |
ид. No. 089553 |
ид. No. 089555 |
ид. No. 089565 |
ид. No. 089567 |
ид. No. 089577 |
ид. No. 089579 |
ид. No. 089587 |
ид. No. 089589 |
ид. No. 089749 |
ид. No. 089760 |
патрон с | HG-N | 160-46 | 210-60 | 260-81 | 315-102 | 400-128 | 500-165 | 630-254 | |||||||||||||
байонетным | C4 | C5 | C5 | C6 | C8 | C6 | C8 | C8 | C11 | C11 | C15 | C11 | C15 | C11 | C15 | ||||||
креплением | C | 84 | 84 | 107,5 | 107,5 | 125,5 | 119 | 119 | 141 | 141 | 161 | 161 | 172 | 172 | 172 | 172 | |||||
DIN 55027 D | 63,52 | 82,57 | 82,57 | 106,39 | 139,73 | 106,39 | 139,73 | 139,73 | 196,88 | 196,88 | 285,77 | 196,88 | 285,77 | 196,88 | 285,77 | ||||||
тип C | EE | 85 | 104,8 | 104,8 | 133,4 | 171,4 | 133,4 | 171,4 | 171,4 | 235,0 | 235,0 | 330,2 | 235,0 | 330,2 | 235,0 | 330,2 | |||||
патрон с GBK + WAK | |||||||||||||||||||||
ид. No. 089464 |
ид. No. 089487 |
ид. No. 090461 |
ид. No. 089544 |
ид. No. 089546 |
ид. No. 089556 |
ид. No. 089558 |
ид. No. 089568 |
ид. No. 089570 |
ид. No. 089580 |
ид. No. 089582 |
ид. No. 089590 |
ид. No. 089592 |
ид. No. 089761 |
ид. No. 089762 |
|||||||
патрон с GST | |||||||||||||||||||||
ид. No. 089488 |
ид. No. 089489 |
ид. No. 090462 |
ид. No. 089478 |
ид. No. 089479 |
ид. No. 089480 |
ид. No. 089476 |
ид. No. 089481 |
ид. No. 089482 |
ид. No. 089483 |
ид. No. 089484 |
ид. No. 089485 |
ид. No. 089486 |
ид. No. 089765 |
ид. No. 089766 |
|||||||
патрон с GBK + GUA | |||||||||||||||||||||
ид. No. 089518 |
ид. No. 089519 |
ид. No. 090463 |
ид. No. 089545 |
ид. No. 089547 |
ид. No. 089557 |
Id. No. 089559 |
ид. No. 089569 |
ид. No. 089571 |
ид. No. 089581 |
ид. No. 089583 |
ид. No. 089591 |
ид.No. 08959 |
ид. No. 089786 |
ид. No. 089802 |
патрон с | HG-N | 160-46 | 210-60 | 260-81 | 315-102 | 400-128 | 500-165 | 630-254 | |||||||||||||
креплением тип крепления | S4 | S5 | S5 | S6 | S8 | S6 | S8 | S8 | S11 | S11 | S15 | S11 | S15 | S11 | S15 | ||||||
на экцентриковый затрвор | C | 92 | 92 | 118,5 | 118,5 | 125,5 | 132 | 132 | 154 | 154 | 175 | 175 | 186 | 186 | 186 | 186 | |||||
D | 63,52 | 82,57 | 82,57 | 106,39 | 139,73 | 106,39 | 139,73 | 139,73 | 196,88 | 196,88 | 285,77 | 196,88 | 285,77 | 196,88 | 285,77 | ||||||
DIN 55029 тип S |
E | 82,6 | 104,8 | 104,8 | 133,4 | 171,4 | 133,4 | 171,4 | 171,4 | 235,0 | 235,0 | 330,2 | 235,0 | 330,2 | 235,0 | 330,0 | |||||
патрон с GBK + WAK | |||||||||||||||||||||
ид. No. 089520 |
ид. No. 089528 |
ид. No. 090464 |
ид. No. 089901 |
ид. No. 089905 |
ид. No. 089909 |
ид. No. 089913 |
ид. No. 089917 |
ид. No. 089921 |
ид. No. 089925 |
ид. No. 089929 |
ид. No. 089933 |
ид. No. 089937 |
ид. No. 089803 |
Id. No. 089832 |
|||||||
патрон с GST | |||||||||||||||||||||
ид. No. 089602 |
ид. No. 089663 |
ид. No. 089996 |
ид. No. 089899 |
ид. No. 089903 |
ид. No. 089907 |
ид. No. 089911 |
ид. No. 089915 |
ид. No. 089919 |
ид. No. 089923 |
ид. No. 089927 |
ид. No. 089931 |
ид. No. 089935 |
ид. No. 089843 |
Id. No. 089897 |
|||||||
патрон с GBK + GUA | |||||||||||||||||||||
ид. No. 089668 |
ид. No. 089674 |
ид. No. 090466 |
ид. No. 089902 |
ид. No. 089906 |
ид. No. 089910 |
ид. No. 089914 |
ид. No. 089918 |
ид. No. 089922 |
ид. No. 089926 |
ид. No. 089930 |
ид. No. 089934 |
ид. No. 089938 |
ид. No. 089942 |
ид. No. 089955 |
HG-N БЫСТРАЯ СМЕНА КУЛАЧКОВ |
КУЛАЧКИ | |||||||||||
GBK каленые основные | патрон | HG-N 160 | HG-N 210 | HG-N 260 | HG-N 315 | HG-N 400 | HG-N 500 | HG-N 630 | ||||
кулачок | GBK 160 | GBK 200 | GBK 250 | GBK 315 | GBK 400 | GBK 500 | GBK 630 | |||||
ид. No. | 012439 | 012440 | 012441 | 012442 | 012443 | 012444 | 012445 | |||||
B | 20 | 22 | 26 | 32 | 32 | 45 | 45 | |||||
H | 27,5 | 29,5 | 37 | 43 | 43 | 57 | 57 | |||||
L N S кг/компл. |
65 18 8 0.7 |
85 20 10 1.0 |
104 20 12 1.8 |
115 20 12 2.7 |
125 26 12 3.0 |
160 30 18 7.1 |
200 30 18 9.0 |
WAK | патрон | HG-N 160 | HG-N 210 | HG-N 260 | HG-N 315 | HG-N 400 | HG-N 500 | HG-N 630 | ||||
мягкие накладные кулачок | WAK 160-10 | WAK 200-10 | WAK 250-10 | WAK 250-10 | WAK 400-10 | WAK 500-10 | WAK 500-10 | |||||
ид. No. | 012491 | 012492 | 012493 | 012493 | 012494 | 012495 | 012495 | |||||
B | 20 | 22 | 30 | 30 | 35 | 45 | 45 | |||||
H | 35,5 | 42 | 50 | 50 | 54 | 75,5 | 75,5 | |||||
L A кг/компл. |
85 42 1.2 |
105 50 2.0 |
125 70 3.6 |
125 70 3.6 |
145 74 5.8 |
180 100 13.7 |
180 100 13.7 |
WAKS | патрон | HG-N 160 | HG-N 210 | HG-N 260 | HG-N 315 | HG-N 400 | HG-N 500 | HG-N 630 | ||||
мягкие широкие кулачок | WAKS 140-10 | WAKS 200-30 | WAKS 250-20 | WAKS 250-30 | WAKS 400-30 | WAKS 500-30 | WAKS 500-30 | |||||
накладные | ид. No. | 012496 | 012497 | 012498 | 012499 | 012500 | 012501 | 012501 | ||||
B | 35 | 40 | 60 | 80 | 80 | 90 | 90 | |||||
H | 35,5 | 36 | 55 | 55 | 64 | 73 | 73 | |||||
L A кг/компл. |
63 25 1.5 |
70 27 1.9 |
90 44 6.2 |
90 44 8.5 |
100 44 11.0 |
130 65 16.4 |
130 65 16.4 |
UVB | патрон | HG-N 160 | HG-N 210 | HG-N 260 | HG-N 315 | HG-N 400 | HG-N 500 | HG-N 630 | ||||
мягкие цельные кулачок | UVB 160 | UVB 200 | UVB 250 | UVB 315 | UVB 400 | UVB 500 | UVB 630 | |||||
ид. No. | 012447 | 012448 | 012449 | 012450 | 012451 | 012452 | 012453 | |||||
B | 20 | 22 | 26 | 32 | 32 | 45 | 45 | |||||
H | 60 | 70 | 90 | 100 | 100 | 134 | 134 | |||||
h L кг/компл. |
40 69 1.7 |
45 83 2.8 |
61 107 4.2 |
66 119 6.9 |
66 146,5 10 |
87 175 23 |
87 230 30 |
GST каленые | патрон | HG-N 160 | HG-N 210 | HG-N 260 | HG-N 315 | HG-N 400 | HG-N 500 | HG-N 630 | ||||
ступенчатые цельные кулачок | GST 170 | GST 210 | GST 260 | GST 315 | GST 400 | GST 500 | GST 500 | |||||
ид. No. | 035867 | 035863 | 037623 | 012457 | 012458 | 012459 | 012459 | |||||
B | 20 | 22 | 26 | 32 | 32 | 45 | 45 | |||||
H | 43,5 | 51 | 60 | 66 | 70 | 93 | 93 | |||||
h | 23 | 26 | 31 | 32 | 36 | 46 | 46 | |||||
L | 65 | 84 | 100 | 117 | 137 | 175 | 175 | |||||
T | 7 | 8 | 10 | 10 | 11 | 20 | 20 | |||||
кг/компл. | 0,7 | 1,3 | 1,9 | 3,4 | 4,4 | 11,7 | 11,7 | |||||
A1 диапазон зажима A3 J1 J3 J4 J2 A4 J3 J1 A3 A1 A2 S S |
6-59 73-120 44-78 105-141 198 |
10-96 96-170 70-147 149-228 244 |
10-98 111-200 63-149 161-249 303 |
20-115 140-235 80-170 190-282 350 |
48-173 184-308 118-243 253-378 456 |
65-195 310-435 - 320-445 540 |
153-313 391-551 - 404-564 660 |
