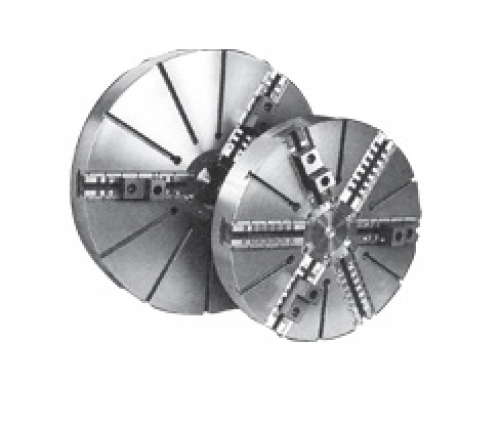

IN-D (модуль 2) SMW-AUTOBLOK (СМВ-АВТОБЛОК)

Характеристики:

Прецензионные механизированные патроны. Дюймовое зубчатое соединение.

Закрытый центр: 3 и 4 кулачка, длинный ход. Ø 500 - 800 мм.

Технические данные:

SMW-AUTOBLOK тип	IN-D 1000		IN-D 1250		IR-C 1000		IR-C 1250		IR-C 1400		IR-C 1600		IR-C 2000
количество кулачков	3	6	3	6	3	6	3	6	3	6	3	6	3	6
радиальный ход + (ручная уст. кулачков) mm	15		15		23 + (30)		23 + (30)		24 + (40)		24 + (40)		24 + (40)
осевой ход клина mm	57		57		57		57		60		60		60
макс. тяговое усилие kN	180		180		180		180		200		200		200
макс. усилие зажима kN	400		400		320		320		360		360		360
макс. частота вращения об/мин	630 500		500 450		630 450		500 360		450 320		400 280		320 230
масса (без накладных кулачков) kg	600		800		600		800		1200		1600		2500
момент инерции kg.m²	68		145		68		145		280		500		1250
каленые накладные оборотные кулачки	13083910		13083910		13086310		13086310		13086310		13086310		13086310
мягкие накладные кулачки	13043910		13043910		13046310		13046310		13046310		13046310		13046310
приводные цилиндры	SIN-S250		SIN-S250		SIN-S250		SIN-S250		SIN-S250		SIN-S250		SIN-S250

SMW-AUTOBLOK тип		IN-D 1000		IN-D 1250		IR-C 1000		IR-C 1250		IR-C 1400	IR-C 1600	IR-C 2000
тип крепления		Z520	A20	Z520	A20	Z520	A20	Z520	A20	Z720	Z720	Z720
A	mm	1005		1250		1005		1250		1400	1600	2000
BF H6	mm	520		520		520		520		720	720	720
C	mm	463,6		463,6		463,6		463,6		647,6	647,6	647,6
D	mm	27		27		27		27		33	33	33
HF	mm	184		184		184		184		222	222	240
K	mm	72		72		72		72		72	72	72
L	mm	108		108		108		108		144	144	159
M	mm	M52 x 1.5		M52 x 1.5		M52 x 1.5		M52 x 1.5		M52 x 1.5	M52 x 1.5	M52 x 1.5
патрон открыт	mm	498		623		502		623		696	796	996
патрон открыт	mm	---		---		457		563		651	738	914
патрон открыт	mm	148,5		148,5		---		---		---	---	---
радиальный ход	mm	15		15		23		23		24	24	24
ход установки	mm	---		---		30		30		40	40	40
YF	mm	8		8		8		8		8	8	8
max. Z	mm	65		65		59		59		82	82	100
min. Z	mm	8		8		2		2		22	22	40
e	mm	353		478		295		416		446	546	739
f1	mm	8		8		--		--		--	--	--
f2	mm	--		--		8		8		8	8	8
g1	mm	4		4		--		--		--	--	--
g2	mm	--		--		4		4		4	4	4
g3	mm	--		--		7		7		7	7	7
h	mm	168		168		168		168		206	206	224
j	mm	85		85		85		85		110	110	110
l1	mm	--		--		38,1		38,1		38,1	38,1	38,1
M	mm	M24		M24		M24		M24		M24	M24	M24
n/n1h8	mm	30		30		30		30		30	30	30
o1 H7	mm	--		--		19,03		19,03		19,03	19,03	19,03
o2 h6o2 h6	mm	50,8		50,8		--		--		--	--	--
количество крепежных пазов (IR-C)		--		--		6		9		10	12	16
количество резьбовых отв. (IR-C)		-		-		7		10		11	13	17
