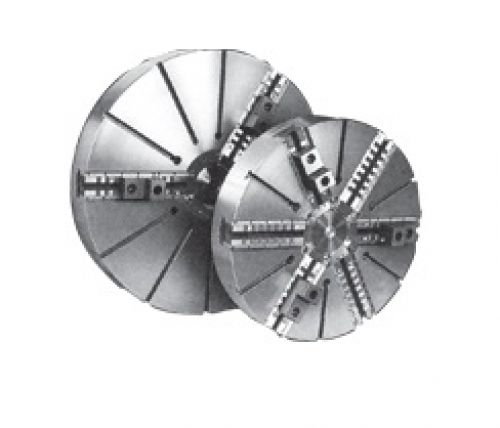

IR-C SMW-AUTOBLOK (СМВ-АВТОБЛОК)

Цена: по запросу

Характеристики:

Прецензионные механизированные патроны. Пазовое соединение.

Закрытый центр: 3 и 4 кулачка, длинный ход. Ø 500 - 800 мм.

Технические данные:

SMW-AUTOBLOK тип IN-D 1000 IN-D 1250 IR-C 1000 IR-C 1250 IR-C 1400 IR-C 1600 IR-C 2000
количество кулачков 3 6 3 6 3 6 3 6 3 6 3 6 3 6
радиальный ход + (ручная уст. кулачков) mm 15 15 23 + (30) 23 + (30) 24 + (40) 24 + (40) 24 + (40)
осевой ход клина mm 57 57 57 57 60 60 60
макс. тяговое усилие kN 180 180 180 180 200 200 200
макс. усилие зажима kN 400 400 320 320 360 360 360
макс. частота вращения об/мин 630 500 500 450 630 450 500 360 450 320 400 280 320 230
масса (без накладных кулачков) kg 600 800 600 800 1200 1600 2500
момент инерции kg.m² 68 145 68 145 280 500 1250
каленые накладные оборотные кулачки 13083910 13083910 13086310 13086310 13086310 13086310 13086310
мягкие накладные кулачки 13043910 13043910 13046310 13046310 13046310 13046310 13046310
приводные цилиндры SIN-S250 SIN-S250 SIN-S250 SIN-S250 SIN-S250 SIN-S250 SIN-S250



SMW-AUTOBLOK тип IN-D 1000 IN-D 1250 IR-C 1000 IR-C 1250 IR-C 1400 IR-C 1600 IR-C 2000
тип крепления Z520 A20 Z520 A20 Z520 A20 Z520 A20 Z720 Z720 Z720
A mm 1005 1250 1005 1250 1400 1600 2000
BF H6 mm   520 520 520 520 720 720 720
C mm   463,6 463,6 463,6 463,6 647,6 647,6 647,6
D mm   27 27 27 27 33 33 33
HF mm   184 184 184 184 222 222 240
K mm   72 72 72 72 72 72 72
L mm   108 108 108 108 144 144 159
M mm   M52 x 1.5 M52 x 1.5 M52 x 1.5 M52 x 1.5 M52 x 1.5 M52 x 1.5 M52 x 1.5
патрон открыт mm   498 623 502 623 696 796 996
патрон открыт mm   --- --- 457 563 651 738 914
патрон открыт mm   148,5 148,5 --- --- --- --- ---
радиальный ход mm   15 15 23 23 24 24 24
ход установки mm   --- --- 30 30 40 40 40
YF mm   8 8 8 8 8 8 8
max. Z mm   65 65 59 59 82 82 100
min. Z mm   8 8 2 2 22 22 40
e mm   353 478 295 416 446 546 739
f1 mm   8 8 -- -- -- -- --
f2 mm   -- -- 8 8 8 8 8
g1 mm   4 4 -- -- -- -- --
g2 mm   -- -- 4 4 4 4 4
g3 mm   -- -- 7 7 7 7 7
h mm   168 168 168 168 206 206 224
j mm   85 85 85 85 110 110 110
l1 mm   -- -- 38,1 38,1 38,1 38,1 38,1
M mm   M24 M24 M24 M24 M24 M24 M24
n/n1h8 mm   30 30 30 30 30 30 30
o1 H7 mm   -- -- 19,03 19,03 19,03 19,03 19,03
o2 h6o2 h6 mm 50,8 50,8 -- -- -- -- --
количество крепежных пазов (IR-C) -- -- 6 9 10 12 16
количество резьбовых отв. (IR-C) - - 7 10 11 13 17
