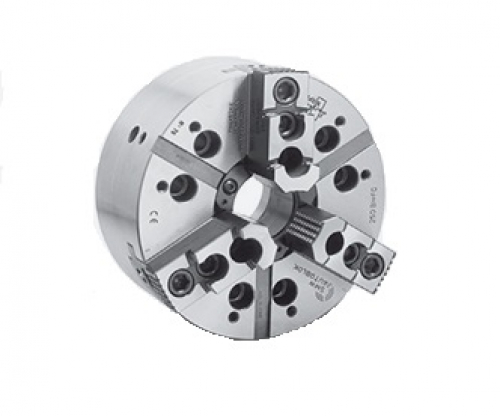

AN-C SMW-AUTOBLOK (СМВ-АВТОБЛОК)

Цена: по запросу

Характеристики:

Прецензионные механизированные патроны. Пазовое соединение.

Закрытый центр - 2 и 3 кулачка. Ø165-400 мм.

Технические данные:

SMW-AUTOBLOK тип AN-C 165 AN-C 210 AN-C 250 AN-C 315 AN-C 400
количество кулачков 2 3 2 3 2 3 2 3 2 3 4
радиальный ход кулачка mm 3,6 4,4 5 6,3 7
осевой ход клина mm 17 21 24 30 33
макс. тяговое усилие kN 17 25 25 38 33 50 40 60 50 70 70
макс. усилие зажима kN 50 72 75 115 100 150 120 180 150 210 210
макс. частота вращения об/мин 6000 5000 4000 3200 2400 2000
масса (без накладных кулачков) kg 10 19,5 33 57 84
момент инерции kg . m2 0,034 0,11 0,27 0,70 1,6
приводные цилиндры SIN-S100 SIN-S100/125 SIN-S125/150 SIN-S125/150 SIN-S150/175



SMW-AUTOBLOK тип AN-C 165 AN-C 210 AN-C 250 AN-C 315 AN-C 400
тип крепленият Z140 A5 Z170 A6 Z220 A6 A8 Z220 A8 Z300 A11
A mm 165 210 254 315 390
BF/ BA H6 mm   140 82,563 170 106,375 220 106,375 139,719 220 139,719 300 196,869
C mm   104,8 133,4 171,4 ––– 171,4 171,4 235
CA mm     ––– ––– ––– ––– 133,4 ––– ––– ––– ––– –––
D mm   11,5 13,5 17 13,5 17 17 21
E mm   32 41 47 47 86
F1 mm   M16 M20 M24 M24 M24
F2 mm   M24 x 2 M32 x 1.5 M38 x 1.5 M38 x 1.5 M75 x 2
HF/ HA mm   71 81 85 97 95 114 109 105 119 116 131
K mm   17 20 25 25 65
L mm   23 32 28 38 54
MM mm   M24 x 1.5 M32 x 1.5 M32 x 1.5 M38 x 1.5 M68 x 2
патрон открыт mm   83 105 128 158 196
max.R mm   56 72 88 105 133,5
s mm   104 97 103 103 105
ход кулачка mm   3,6 4,4 5 6,3 7
W mm   52 55 60 60 60
X mm   17 8 8 8 8
YF/ YA mm   5 15 5 17 5 24 19 5 19 6 21
max./min. Z mm   17/0 21/0 24/0 30/0 33/0
E mm   54 71 77 99 116
f mm   4 4 4 4 7
g mm   3 3 3 3 3
j mm   30 36 45 45 62
k1 mm   10 11 12 12 14
L mm   38 44,4 54 63,5 76,2
m mm   M10 M12 M16 M16 M20
n h8 mm 7,94 7,94 12,70 12,70 12,70
o H7 mm 12,68 12,68 19,03 19,03 19,03
p mm 65 80 102 120 150
q mm 36 45 60 60 80
r mm M8 M8 M10 M10 M12
s mm 16 16 16 16 20
t mm 5 5 5 5 5
