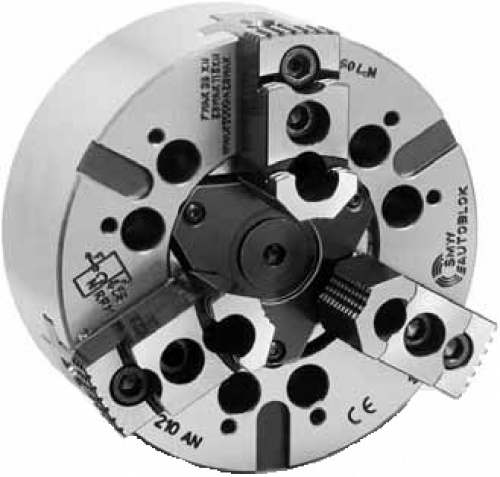

AN-D SMW-AUTOBLOK (СМВ-АВТОБЛОК)

Цена: по запросу

Характеристики:

Прецизионные механизированные патроны. Дюймовое зубчатое соединение.

Закрытый центр: 2 и 3 кулачка. ø 125 - 400 mm.

Технические даные:

SMW-AUTOBLOK тип AN-D 125
AN-M 125
AN-D 165
AN-M 165
AN-D 210
AN-M 210
AN-D 250
AN-M 250
AN-D 315
AN-M 315
AN-D 400
AN-M 400
количество 2 3 2 3 2 3 2 3 2 3 2 3 4
радиальный ход кулачков mm 3.2 3.6 4.4 5 6.3 7
осевой ход клина mm 15 17 21 24 30 33
макс. тяговое усилие kN 14 20 17 25 25 38 33 50 40 60 50 70 70
макс. усилие зажима kN 40 56 50 72 75 115 100 150 120 180 150 210 210
макс. частота вращения об/мин 7000 6000 5000 4000 3200 2400 2000
масса (без кулачков) kg 5,5 9,5 19 32 56 84
момент инерции kg.m2 0,011 0,032 0,105 0,26 0,69 1,6
приводные цилиндры SIN-S85/100 SIN-S100 SIN-S100/125 SIN-S125/150 SIN-S125/150 SIN-S150/175



SMW-AUTOBLOK тип AN-D 125
AN-M 125
AN-D 165
AN-M 165
AN-D 210
AN-M 210
AN-D 250
AN-M 250
AN-D 315
AN-M 315
AN-D 400
AN-M 400
тип крепления тип Z115 A4 Z140 A5 Z170 A6 Z220 A6 A8 Z220 A8 Z300 A11
A mm 127 165 210 254 315 390
BF/ BA H6 mm   115 63,513 140 82,563 170 106,375 220 106,375 139,719 220 139,719 300 196,869
C mm   82,6 104,8 133,4 171,4 ––– 171,4 171,4 235
CA mm   ––– ––– ––– ––– ––– ––– ––– 133,4 ––– ––– ––– ––– –––
D mm   11,5 11,5 13,5 17 13,5 17 17 21
E mm   25 32 41 47 47 86
F1 mm   M12 x 1.25 M16 M20 M24 M24 M24
F2 mm   M18 x 1.5 M24 x 2 M32 x 1.5 M38 x 1.5 M38 x 1.5 M75 x 2
HF/ HA mm   59 67 71 81 85 97 95 114 109 105 119 116 131
K mm   10 17 20 25 25 65
L mm   32 23 32 28 38 54
M mm   M16 x 1.5 M24 x 1.5 M32 x 1.5 M32 x 1.5 M38 x 1.5 M68 x 2
патрон открыт R1   mm   64 83 105 128 158 196
s mm   77 104 97 103 103 105
ход кулачка U   mm   3,2 3,6 4,4 5 6,3 7
W mm   40 52 55 60 60 60
X mm   12 17 8 8 8 8
YF/ YA mm   5 13 5 15 5 17 5 24 19 5 19 6 21
max./min. Z   mm   15/0 17/0 21/0 24/0 30/0 33/0
AN-DAN-D d   дюйм 1/16 ” x 90° 1/16 ” x 90° 1/16 ” x 90° 1/16 ” x 90° 1/16 ” x 90° 3/32 ” x 90°
AN-MAN-M d   mm 1.5 x 60° 1.5 x 60° 1.5 x 60° 1.5 x 60° 1.5 x 60° 1.5 x 60°
E mm   37 48 60 77 99 116
f mm   3 4 3 4 4 6
g mm   2,5 2,5 3 3,5 3,5 3,5
j mm   26 30 36 45 45 62
k1 mm   10 10 11 12 12 14
AN-DAN-D l1   mm   16 16,5 23 30 30 38
AN-M l1   mm 16 20 25 30 30 38
max./min. l2   mm 30/23 40/24 50/33 62/43 84/43 90/49
AN-D m   mm M8 M10 M12 M16 M16 M20
AN-M m   mm M8 M10 M12 M12 M16 M20
AN-D n h8 mm 12 14 17 21 21 25,5
AN-M n h8 mm 12 12 14 16 21 22
p mm 52 65 80 102 120 150
q mm 30 36 45 60 60 80
r mm M6 M8 M8 M10 M10 M12
s mm 12 16 16 16 16 20
t mm 5 5 5 5 5 5
