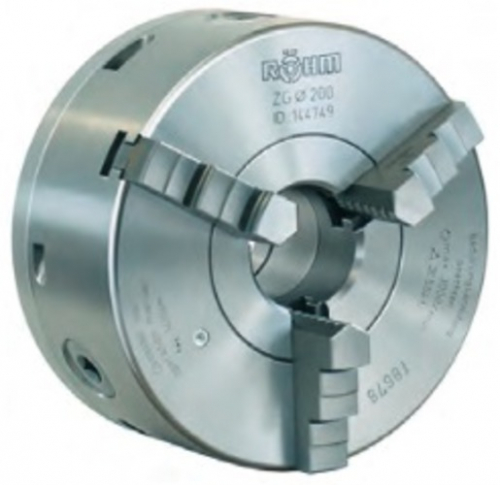

Патрон для токарной и шлифовальной обработки ZG Hi-Tru

Характеристики:

Патрон с ручным зажимом RÖHM мод.ZG Hi-Tru оптимален при обработке заготовок с высочайшими требованиями по радиальному биению. Патрон очень универсален, однако особенно предпочтительно его использование на шлифовальных станках, делительных аппаратах и токарных станках

Патрон очень прост в использовании. Положение зажатой в патроне заготовки может быть точно выставлено тремя тангенциальными регулировочными шпинделями с целью достижения требуемой точности радиального биения. Центрирующий зажим одной приводной шестерней.

Технические особенности:

• с комплектами кулачков для токарной обработки и сверления
• со спиральным кольцом
• с возможностью точной регулировки для достижения наилучшего значения радиального биения
• центрирующий зажим
• закаленные регулировочные шпинделя
• для сохранения зажимного усилия токарные патроны необходимо регулярно смазывать

Преимущества для заказчиков:

• точность установки в пределах 0,005 мм
• повторяемость точности зажима 0,015 мм
• опорная поверхность для регулировочных шпинделей с индуктивной закалкой
• стальной посадочный фланец
• Литой корпус
• точная регулировка положения без откручивания винтов крепления патрона

В состав поставки входят:

• 1 комплект кулачков со ступеньками на наружном диаметре (BB) смонтированный на патроне,
• 1 комплект кулачков со ступеньками на внутреннем диаметре (DB),
• 1 зажимной ключ, крепежные винты
