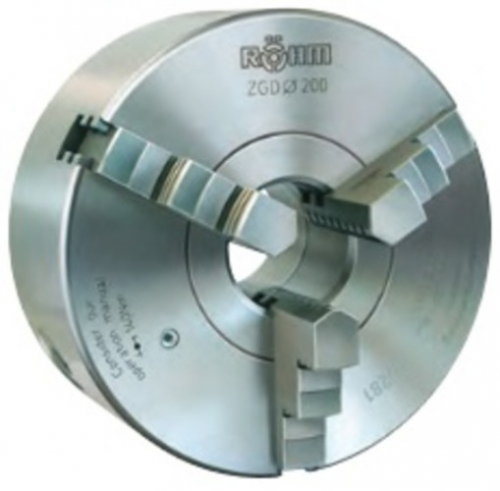

Патрон с торцевой спиралью ZGD

Характеристики:

Патрон с торцевой спиралью - проверенное и универсальное средство зажима - успешно используются там, где требуются высокие зажимные усилия, высоки требования к допустимому радиальному биению а также к повторяемости высоких параметров точности в течение длительного времени (например, на токарных станках, поворотных столах, делительных аппаратах и т.д.). Радиальное и торцевое биение соответствует DIN 6386 часть 1, класс точности I (токарные патроны высокой точности).

Кулачки можно переставлять во всем зажимном диапазоне за счет вращения ключа. Преимуществом такого исполнения является то, что заготовки разного диаметра могут быть очень быстро зажаты без переставления кулачков. Особо низкое исполнение при непосредственном зажиме.

Технические особенности:

• с двойной направляющей кулачков
• Литой корпус
• со спиральным кольцом
• центрирующий зажим
• 3-х кулачковый патрон
• для сохранения зажимного усилия токарные патроны необходимо регулярно смазывать

В состав поставки входят:

• 1 комплект кулачков со ступеньками на наружном диаметре (BB) смонтированный на патроне,
• 1 комплект кулачков со ступеньками на внутреннем диаметре (DB),
• 1 зажимной ключ, крепежные винты

или

• 1 комплект базовых или сменных кулачков с возможностью переворота (GB+UB)
• 1 зажимной ключ, крепежные винты

Подробные характеристики:  Смотреть\Скачать
